• ici pour relever les consommations de gaz chez Engie
• Chaudière Frisquet à gaz (ECS séparée par accumulateur STYX) est en service depuis 7/2020
• un accélérateur/circulateur Wilo remplace le Salmson HS d'origine depuis 2019, il double (et est donc inutile) le circulateur interne de la Frisquet
• Le circuit d'eau de chauffage est protégé par du passivant (depuis 7/2020)
• la télécommande est un problème (car double régulation) depuis la mise en service des 3 climatiseur/réchauffeur (salon, chambre Monique, chambre Yves), où la placer (dans l'entrée ?)
• notice chaudière et télécommande

• Le niveau d'eau du circuit de chauffage doit être tel qu'une pression de 1,5 bar affichée sur la chaudière soit maintenue (voir la notice, page 16 pour les alarmes), agir sur les robinet de remplissage et robinet de vidange (pas identifié en 2024)
• Changer les piles de la télécommande tous les deux ans (2 AA LR06)
• La télécommande de la chaudière Frisquet définit un seuil haut (21 °C pour la journée) et un seuil bas (19 °C pour la nuit) ainsi qu'un seuil hors gel (12 °C) (réglages, page 6 de la notice)
• Lorsque la climatisation (en mode chaud) et le chauffage à gaz (chaudière Frisquet) sont utilisés simultanément, il est faut placer judicieusement la télécommande du Frisquet (actuellement dans l'entrée au RdC)

• Pendant les vacances, penser à couper la chaudière (mise hors gel, directement sur le tableau de la chaudière) tel que décrit dans la notice page 10 et 11, mode vacances
• Cette chaudière devrait être révisée tous les ans, avec entretient de l'évacuation des eaux acide

L'été, il est judicieux de débrancher la chaudière dans la chaufferie pour éviter les coups de foudre qui risquent d'endommager la carte électronique

La programmation se fait depuis la télécommande placée dans une pièce de référence dont elle capte la température.
Son manuel de référence est ici notice chaudière et télécommande
Attention : le chauffage est maintenant assuré par le chaudière à gaz et la climatisation électrique (2 unités extérieures et 3 unités intérieures)

Le schéma général permet d'identifier et de localiser les organes de l'installation d'eau froide, l'installation du chauffage central et sa chaudière à gaz, la distribution d'eau chaude sanitaire (ECS) et son chauffe-eau à gaz.

• la destination des départs des circuits de chauffage n'y est pas précisé (à faire expérimentalement);
• les destinations des départs d'eau sanitaire (chaude et froide) sont plutot bien repérées;
• des photos (dans devill/Me/Maison/Plans/Chaufferie et Maison/equipement/chaudiere et Maison/equipeùent/Chauffe-eau) complètent cette documentation

Une description est accessible ici.

==== coups de bélier ==== * Un accélérateur pousse l'eau de chauffage dans toute la maison, ce qui conduit - rarement - à une mise en résonance du circuit (coups de bélier) au niveau du radiateur du couloir du haut (chocs répétés, jusqu'à ce qu'on manœuvre son robinet). Ce phénomène peut être contrecarré par le robinet anti-bélier situé à coté de la chaudière mais son réglage reste obscur, en 2019 j'ai remplacé l'ensemble thermostatique du couloir du haut (contre la SdB), problème résolu.

• Le circuit consomme de l'eau, il doit être rempli périodiquement, il suffit d'ouvrir l'arrivée d'eau (derrière la chaudière Frisquet) jusqu'à ce que le tableau de bord de la Frisquet indique 1,5 bar. Si trop élevé il faudra relâcher de la pression avec le robinet de vidange
• De même il faut périodiquement (tous les 5 ans) ajouter du passivant Solutech (débourbant), La maintenance Frisquet sait faire ça très bien sans avoir à ouvrir le circuit d'eau réchauffée (mais moi je ne sais pas)

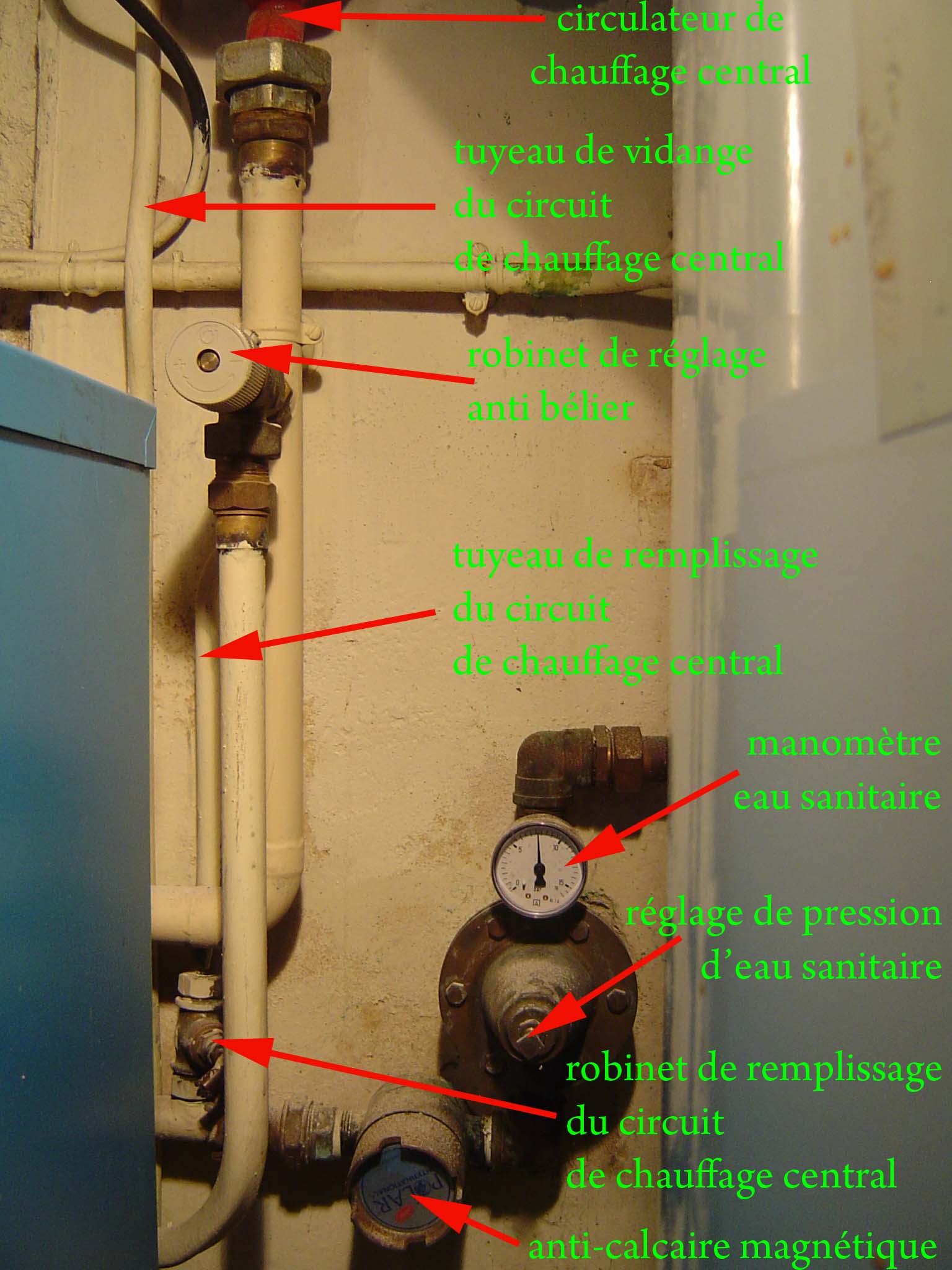

  • voir les photos annotées des organes de remplissage de remplissage d'eau froide ( partie haute) ( partie basse) du circuit de chauffage central, situé dans la chaufferie :
  • sur la photo du haut on distingue la sécurité du circuit de chauffage, son manomètre de pression d'eau et son bouton rouge du robinet de vidange;
  • sur la photo du bas, tout en bas et à gauche et partiellement masqué) on distingue le robinet de remplissage du circuit de chauffage et en haut à gauche, on distingue le bouton gris de réglage de l'anti bélier

* Avant 2020, procéder comme suit en observant le manomètre de la sécurité : * si la pression est inférieure à 1,5 bar, il faut remplir en ouvrant le robinet de remplissage jusqu'à atteindre cette valeur; * si la pression est supérieure à 1,5 bar, il faut vider partiellement le circuit en ouvrant le robinet de vidange pour faire descendre la pression jusqu'à cette valeur; * et bien sur refermer ensuite les robinets concernés.

• Cette opération doit être effectuée 2 ou 3 fois pendant la saison de chauffage et aussi après une purge des radiateurs.

• Le cicuit produit de l'air et doit être purgé périodiquement.
  • Un purgeur automatique - situé dans les WC du 1er étage purge en permanence le circuit, il est situé en haut et à droite de ce radiateur, il comporte un capuchon vissant qui doit être légèrement dévissé.
  • les autres radiateurs (et surtout le Acova de la salle de bain du premier) doivent être purgés 2 à 3 fois par ans. Une adjonction de passivant anti-corosion (faite vers 2001, de produit est disponible chez Richardson) réduirait ce phénomène et éviterai la corosion électrolytique cuivre-aluminium
  • Les autres radiateurs comportent tous un purgeur avec robinet à bouton molleté ou à carré fendu. La purge se fait en manoeuvrant le bouton du robinet (resp. avec une pince ou avec un tournevis coudé) de manière à laisser l'air s'échapper jusqu'à suintement d'un liquide. Il faut ensuite remplir le circuit général de manière à rétablir la pression nominale.

• A l'automne, au début de la période de chauffage, on constate que des radiateurs ne fonctionnent pas, le robinet thermostatique s'étant bloqué pendant la période d'arrêt de l'été.
• le capuchon thermostatique (le robinet, la tête) d'un radiateur agit sur la circulation d'eau chaude par une tige qui s'enfonce plus ou moins dans la vanne d'arrivée d'eau en fonction de la température ambiante (plus enfoncé pour plus d'eau chaude). Pour dégripper il suffit de démonter la tête thermostatique (clef Allen de 2 pour les anciennes colerettes, bague rotactricte pour les plus modernes) et de manœuvrer doucement (gymnastiquer) la tige dans le sens longitudinal. En l'absence de grippage elle revient à sa position “sortie au maximum” lorsqu'on cesse de l'enfoncer dans le sens longitudinal.
  • Il suffit aussi d'ouvrir en grand le robinet au début de l'été, ainsi la tige sera sortie au maximum et ne pourra être grippée en position enfoncée (c.a.d en position froide).

• au RdC, une unité interne et une externe au RdC, avec cheminement entre le mur de descente mitoyen des ans toniques
• dans les chambres, deux unités internes et une unité externe au 1er avec cheminement entre l'extérieur du mur Est et Sud de Monique

• Mise en service de MELCloud (voir D:\Me\Maison\Climatisation\Mise en service 202407\MelCloud)
  • Clim Salle à manger Ref=MSZ-AY50VGK Ser=3E013646TR 10.0.1.32 E8:C7:CF:85:2D:01 ID=2324422301
  • groupe extérieur SàM Ref=MUZ-AY50VG Ser=3013546T

• Clim chambre Monique Ref=MSZ-AY20VGK Ser=3004356T 10.0.1.36 85:53:E6:04:DC:FC ID=2341320013
• Clim chambre Yves Ref=MSZ-AY25VGK Ser=4E005909TR 10.0.1.33 58:E4:03:E5:EB:3E ID=23377821299
• groupe extérieur Chambres Ref=MUZ-MXZ-2F42VF4 Ser=3ZP24616

Depuis chacune des télécommandes il est possible de définir un plan hebdomadaire et quotidien de chauffage par la clim.
Depuis le changement d'heure (heure d'hiver) la clim de la salle à manger part en quenouille vers 23h et doit être relancée manuellement tous les jours
